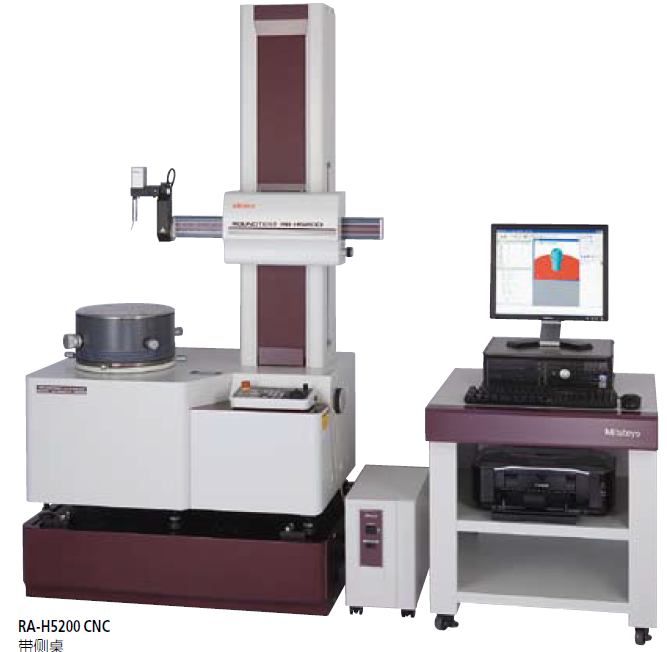

日本三豐圓度/圓柱度儀RA-H5200AS擁有自動調心/調水平功能的高性能自動型，其精度達到世界最高水平。......
品牌：日本三豐
價格：根據配置詳細報價
13889943666
| 商品名稱 | 日本三豐圓度/圓柱儀 |

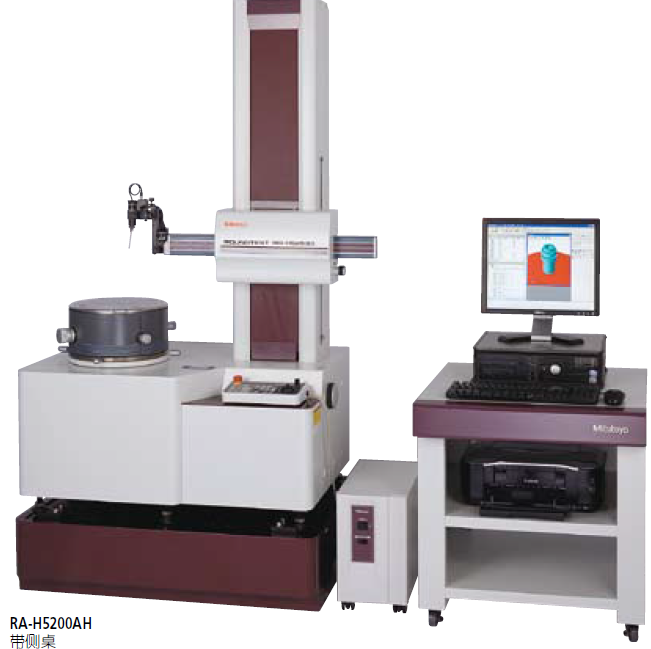

| 型號 | RA-H5200AS/AH |
| 最大測量直徑 | Φ400µm |
| 旋轉精度 | (0.02+3.5H/10000)µm |
| 供應商 | 佛山市精測計量儀器設備有限公司 |
| 型號 | RA-H5200AS | RA-H5200AH | ||
|---|---|---|---|---|
|
旋轉工作臺 |
旋轉精度 (JIS B 7451-1997) |
徑向 | (0.02+3.5H/10000)µm H: 為測量高度 (mm) | |
| 軸向 | (0.02+3.5X/10000)µm X: 到旋轉工作臺軸的距離 (mm) | |||
| 旋轉速度 | 2, 4, 6, 10rpm (自動定心: 20rpm) | |||
| 工作臺有效直徑 | ø300mm | |||
| 調心范圍 | ±5mm | |||
| 調水平范圍 | ±1º | |||
| 臺面最大承重 | 80kg (自動定心: 65kg) | |||
| 最大測量直徑 | ø400mm | |||
| 最大工件直徑 | ø680mm | |||
|
垂直移動 |
移動直線度 (λc2.5) |
窄范圍 | 0.05µm/100mm | |
| 寬范圍 | 0.14µm/350mm | 0.2µm/550mm | ||
| 與轉臺軸平行度(母線要素基準) | 0.2µm/350mm | 0.32µm/550mm | ||
| 水平移動(從工作臺上部) | 350mm | 550mm | ||
| 定位速度 | 最大: 60mm/s (測量時: 0.5, 1, 2, 5mm/s) | |||
| 最大檢測高度 | 350mm | 550mm | ||
| 最大檢測深度 (使用標準測頭) |
ø32×85mm (深度) ø7×50mm (深度) |
|||
|
X軸 |
直線度 (λc2.5) | 0.4µm/200mm | ||
| 與轉臺軸垂直度 (母線要素基準) | 0.5µm/200mm | |||
| 移動范圍 | 225mm (–25mm ~ +200mm 從旋轉中心) | |||
| 定位速度 | 最大: 50mm/s (測量時: 0.5, 1, 2, 5mm/s) | |||
|
檢出器 |
測力 | 約 10 - 50mN, 1 - 5 級 | ||
| 標準測桿, 材質 | ø1.6mm 硬質合金 | |||
| 范圍 | 標準 | ±400µm/±40µm/±4µm | ||
| 追蹤 | ±5mm | |||
| 其他 |
帶IN/OUT切換功能、測力切換功能(5級切換)、測桿角度指示 (±45º), Z軸方向沖擊探測功能、帶滑動式檢出器(3姿勢規格) |
|||
|
其他 |
氣壓 | 0.39MPa | ||
| 空氣消耗量 (標準狀態) | 45L/min (120L/min 以上氣源) | |||
| 重量 | 測量主體 | 650kg | 670kg | |
| 防震臺架 | 170kg | |||
